  视频综合平台DS-B21

视频综合平台DS-B21

视频综合平台B21系列是参考ATCA(Advanced Telecommunications Computing Architecture 电信计算架构)标准设计,支持模拟及数字视频的矩阵切换、视频编解码、集中存储管理、网络实时预览等功能,是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以让使整个监控系统更加简洁,也让安装调试,维护变得容易,并且具有良好的兼容性以及扩展性,可广泛应用于各种视频监控系统项目。

产品详情 / PRODUCT DETAILS
主要特性

视音频解码子系统(选配)

名称

型号

说明

H264 DVI解码板

DS-6516HD-B21D

4个DVI视频输出接口

H265 DVI 解码板

DS-6908UD-B21D

4个DVI视频输出接口

H265 HDMI 解码板

DS-6908UD-B21H

4个HDMI视频输出接口

H265 VGA 解码板

DS-6908UD-B21V

4个VGA视频输出接口

其他业务子系统(选配)

名称

型号

说明

刀片式服务器板

DS-iVMSE-B21HW

增强型刀片式服务器



(内存8G,CPUi3-4340TE,32GMSATA)

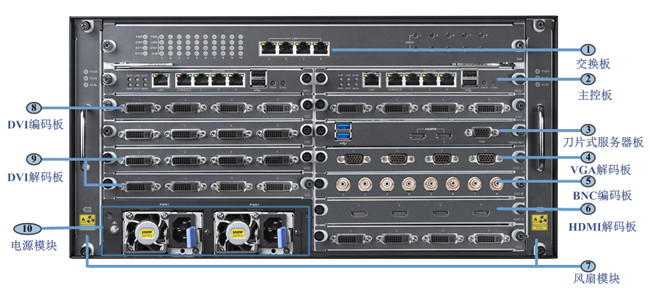

硬件结构

5U标准机箱,满足中小规模的监控需求

标准机架式设计,运营级ATCA机箱系统

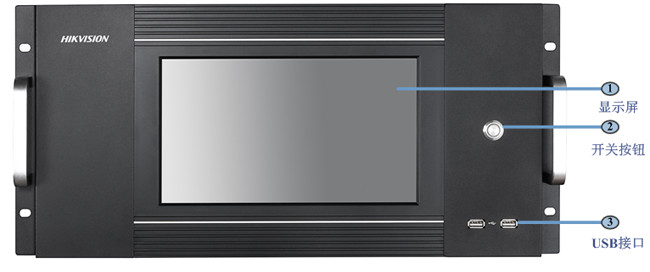

-S和-D型号配置10.1英寸电容触摸屏

插拔式模块化设计,可根据需求灵活扩展

业务模块支持热插拔、双电源冗余、智能风扇自动调温,确保系统稳定可靠

双高速无阻塞背板设计,满足大容量视频数据高速交换的需求

矩阵切换控制

支持网络、数字视频信号的接入和切换输出

支持原始视频数据无压缩直接交换输出

模块化输入、输出板设计,可根据需求组合为各种规格的数字视频交换矩阵

视频编码输入

采用H.264视频压缩标准

支持DVI,BNC的视频信号接入编码

支持双码流技术

最大支持40路高清视频编码能力

支持定时录像、移动侦测录像

视频解码输出

支持DVI、HDMI、VGA输出显示

支持1/4/6/8/9/16画面分割显示

最高支持1200W高清视频解码,可达18fps

160路200W高清视频解码能力(满配)

支持H.265、H.264、MPEG4、MPEG2等主流的编码格式

支持PS、TS、ES、RTP、HIK等主流封装格式

支持ONVIF协议接入设备解码,支持第三方主流厂家设备接入

大屏拼接

支持40个显示屏的任意大屏拼接

单屏支持16个窗口

支持开窗和漫游功能,最多支持256个窗口, 单块解码板支持16个1080P的开窗

窗口支持1/4/6/8/9/16画面分割

支持8个预设场景,用户可以自定义每个场景电视墙布局

支持场景预案

运维管理

支持WEB方式或客户端方式访问和操作

支持iPad方式访问和操作

支持触控面板访问和操作(-S和-D型号配置)

支持网络键盘添加、配置和操作

支持GB协议接入平台实现管理和操作。

内置千兆交换机,具备4个千兆网口,支持链路聚合,支持NAT功能

支持远程控制网络、数字视频的切换上墙

支持远程获取和配置参数,支持远程导出和导入参数

支持远程获取系统运行状态、系统日志

支持远程重启、恢复默认设置、升级等日常维护

订货型号



机箱系统(标配)

名称

型号

说明

主机箱系统

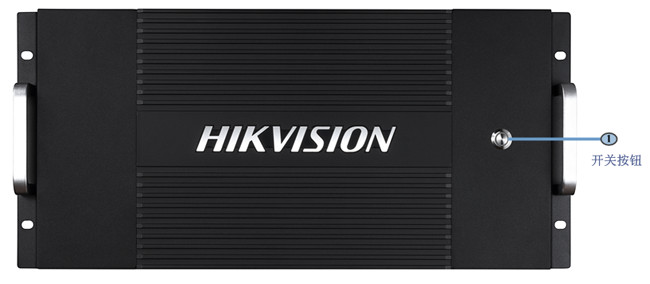

DS-B21-S10-A

5U机箱(10个业务槽位)+交换板+单主控板+双电源

主机箱系统

DS-B21-S10-S

5U机箱(10个业务槽位)+交换板+单主控板+触屏面板+双电源

主机箱系统

DS-B21-S10-D

5U机箱(10个业务槽位)+交换板+双主控板+触屏面板+双电源

视音频编码子系统(选配/标配)

名称

型号

说明

DVI编码板

DS-6404HFH-B21D



4个DVI输入接口;



接入DVI数字信号;



完成高清编码压缩

BNC编码板

DS-6408HW-B21B

8个BNC输入接口;

支持BNC 标清信号、模拟高清信号(WD1)接入;

完成模拟信号数字化和编码压缩。
